減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并保持穩定的閥門。按結構形式可分為活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥等。活塞式減壓閥體積小、便于調節、使用較廣、但靈敏度較薄膜式低，制造工藝要求高，適用于空氣、水、蒸汽等介質。特別是當介質溫度較高時，大量選用活塞式減壓閥。薄膜式減壓閥敏感度較高，但薄膜易損壞，且使用溫度受到限制，常用在水、空氣等溫度與壓力不高的場合。波紋管式減壓閥敏感度較高，但制造工藝復雜、成本高。
用處

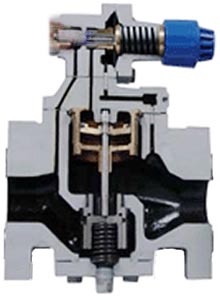

高靈敏度蒸汽減壓閥系列屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥重要由閥座、主閥盤、活塞、彈簧等零件組成。導閥重要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變更，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功效。
本系列產品在普通減壓閥基礎上做了以下改良，加大了活塞面積，轉變了節流結構，轉變了密封情勢，改良了導閥結構和調節彈簧情勢，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變更的傳感效能，提高了敏銳度，大大下降了因上游壓力變更，流量變更等因素引起的壓力偏差。
2、改良了流線散布，下降了噪聲。
3、改良了密封面結構，延伸了密封面壽命。
本產品重要用于蒸汽管路，實用于進口壓力變更大，流量變更大的蒸汽管路。
重要技巧參數
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體實驗壓力(Mpa)* | 1.5 | 2.4 |
| 密封實驗壓力(Mpa) | 1.0 | 1.6 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范疇(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 壓力特征偏差(Mpa)△Pp2P | GB12246-1989 | |
| 流量特征偏差(Mpa)P2G | GB12246-1989 | |
| 最小壓差(Mpa) | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 | |
| 重要零件材料 |
|
重要結構尺寸(法蘭連接尺寸按GB4216的規定)
| 公稱通徑 DN |
外 形 尺 寸 | 連 接 尺 寸 | |||||||||||
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
高靈敏度蒸汽減壓閥的外形尺寸和連接尺寸，請接洽我們索取。
