9-16型高壓離心通風機

 高壓離心通風機產品說明

一.高壓離心通風機的用途

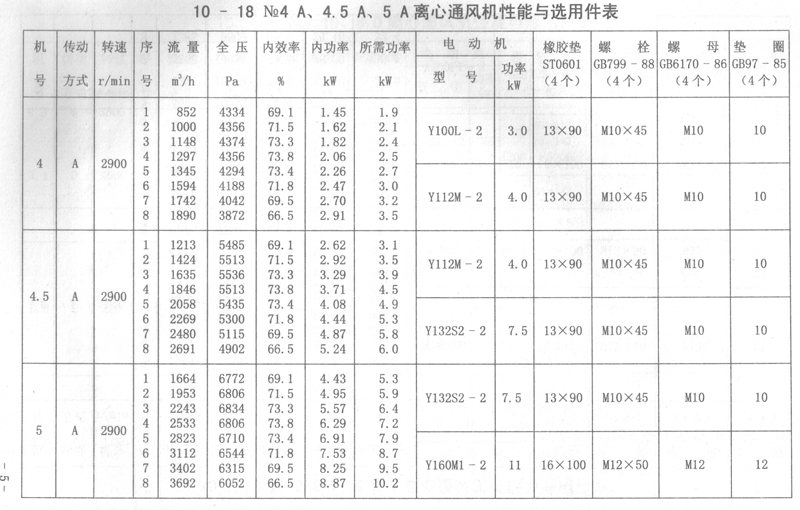

10-18、9-18、9-16型高壓離心通風機主要用于中小型化肥廠生產配套，亦可用于化鐵爐、燃燒爐、正壓燃油爐的高壓強制通風及物料、糧食輸送或輸送空氣及無腐蝕、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃，最高不超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。

二.高壓離心通風機風機的型式

1、本風機分為單吸入和雙吸入式，每個系列共有17個機號，風機通常制成右旋和左旋兩種型式，從電機一端正視，凡葉輪順時針旋轉者稱右旋風機，以“右”表示，反之，稱為左旋風機，以“左”表示。

2、高壓離心通風機的出口位置以機殼的出口角度表示，“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度。

三.高壓離心通風機風機的結構

風機主要由葉輪、機殼、進風口、支架、傳動組等組成。

（1）葉輪：10-18型風機葉片為6長6短，9-18為8短4長，9-16為12片。均屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。

（2）機殼：用普通鋼板焊接成蝸形殼整體。

（3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。

（4）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，F(xiàn)式為雙支撐兩個軸承箱，滾動軸承。
