自從科技部推出十城萬盞提案以后，各地政府紛紛響應，全力推動LED路燈。其中盡大多數是把現有的高壓鈉燈改革成為
LED路燈，所以本來的交換供電電路還在，急需一批采用市電供電的LED路燈。一般市電供電的LED路燈固然也采用恒流電源，但大多沒有調光功效，然而即使采用市電供電，如何進一步節能也還是一個重要的標題。為此上海龍茂公司和香港煒達公司緊密合作，推出了一系列市電程序調光LED路燈的電源解決計劃。其中有80W（100W），112W（150W），168W（200W），的各種解決計劃（括號中的數字代表了所采用的恒壓源的瓦數）。所有這些計劃都采用了先恒壓再恒流的計劃，以各自實現最高的性能。

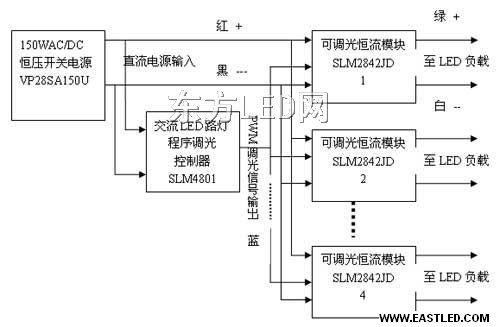

以112WLED路燈為例，它的框圖如下所示。

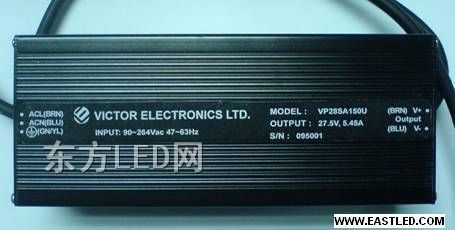

其中AC/DC恒壓源采用了香港煒達公司的VP28SA150U恒壓源。其最大輸出功率為150W瓦，輸出電壓為28V直流，最大輸出電流為5.36A。其效率高達92％，功率因素高達0.99以上。外形圖如照片所示。
其它瓦數的AC/DC恒壓源的型號和規格如下表所示:
| 型 號 | 輸出瓦數
| 輸進電壓
| 輸出電壓
| 效率
| 功率因素
| 防護
|
VP32SA100U
| 100W
| 85-264VAC
| 32V(可選)
| 91.5％
| 0.99
| IP67
|
VP28SA150U
| 150W
| 90-264VAC
| 28V(可選)
| 92％
| 0.99
| IP67
|
VP28SA200U
| 200W
| 110-264VAC
| 28V(可選)
| 91％
| 0.99
| IP67
|
其中輸出電壓可以根據LED負載所需的最高電壓再加上2-3V，以使其后的恒流驅動源工作于降壓模式，而得到最高的效率。

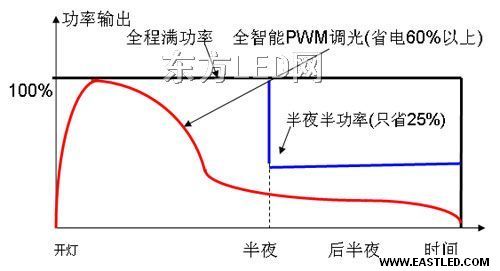

后面接上龍茂公司的可調光降壓式恒流源SLM2842JD，這種恒流源可以接收脈寬調制（PWM）的調光信號。其效率高達97％以上。在這里用來驅動4x7個1W的LED。一共用了4塊這樣的模塊，以驅動總共112W的LED。調光把持器則采用了龍茂公司生產的SLM4801。這個調光把持器可以根據事先測得的該地區的交通流量，設定其在不同時段的亮度。這個把持器可以全部路燈接通時開端計時，進行調光。也可以根據自帶的光敏元件測光，等到進夜時主動開燈。采用程序調光以后，可以節能60％以上。
這幾種計劃已經被有關企業采用，準備用到幾處路燈中往。
